Podstawy patchowania DSDT

[Alpha01]

Wstęp ogólny inspirowany tekstem od al6042
Wstęp ten jest próbą przedstawienia podstaw patchowania DSDT.


Część 1

Uwagi!
• Używaj aktualnej wersji MacIASL ze zaktualizowanym IASL

• Ważne jest również, aby wiedzieć, które urządzenia są faktycznie zainstalowane w DSDT. W tym celu polecam sprawdzenie stron internetowych producentów zgodnie ze specyfikacjami odpowiednich płyt lub skorzystanie z menedżera DPCI: https://www.hackintosh-forum.de/index.p ... post234134

• W niektórych sytuacjach może być potrzebna jeszcze bardziej szczegółowa kontrola podzespołów. W tym celu polecam IORegistryExplorer. Dzięki niemu może pokazać dokładną „lokalizację” w systemie.

• Wyodrębnianie DSDT.aml z działającego BIOS odbywa się poprzez naciśnięcie klawisza F4 w menu Clovera

- Powoduje to wkopiowanie DSDT.aml wraz z pakietem innych plików aml do folderu /EFI/CLOVER/ACPI/origin
- Ważne: Naciśnięcie klawisza F4 nie daje żadnej informacji o wkopiowaniu tych plików, ale możesz być pewny że tam są

• Nigdy nie patchuj pliku bezpośrednio w folderze /origin, ale skopiuj go na pulpit lub do innej wybranej lokalizacji

• Aby ostatecznie załatany DSDT mógł być użyty, musi być przeniesiony do folderu /EFI/CLOVER/ACPI/patched i system musi zostać ponownie uruchomiony.

UWAGA:

Nie ma nigdy gwarancji bezbłędności plilków DSDT. Ponadto funkcjonalność Clovera została na tyle rozszerzona w ostatnich latach, że w wielu wypadkach nie są wymagane już poprawki DSDT.

1. Możliwe błędy w DSDT

Po pierwsze należy sprawdzić DSDT pod kątem błędów przed rozpoczęciem poprawek. Odbywa się to za pomocą funkcji „Kompiluj” w MaciASL.
Jeśli nie pojawią się żadne błędy, wszystko jest w porządku i możesz kontynuować.

Niestety, niektóre oryginalne DSDT zawierają błędy.


Przykład 1:

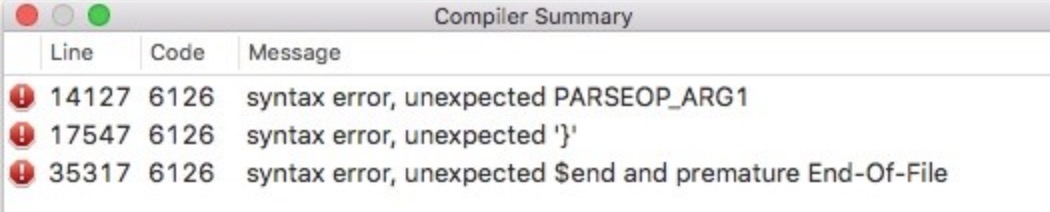

Występują następujące błędy:

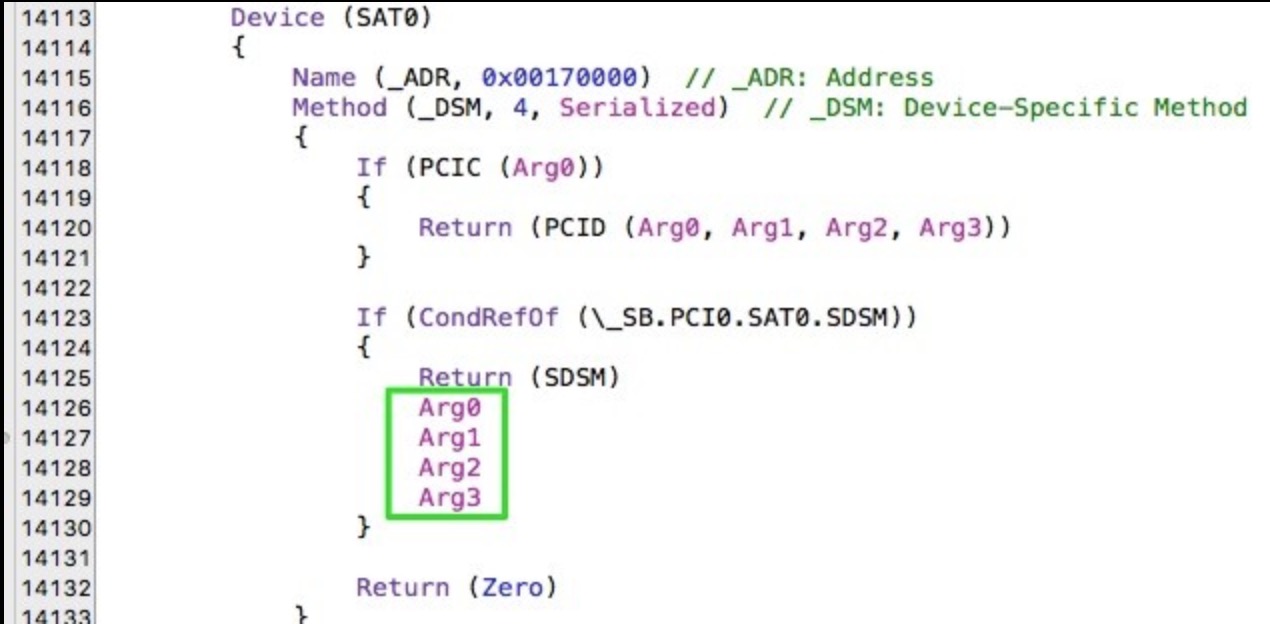

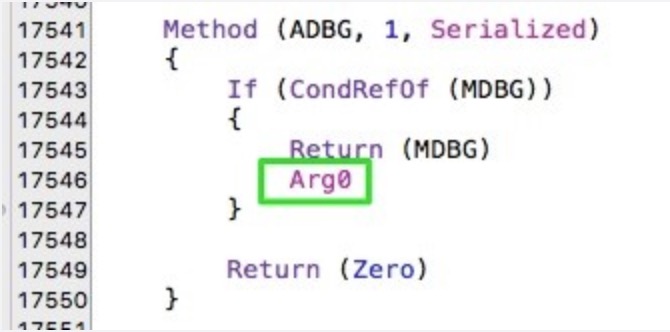

są to na zielono zaznaczone elementy




Jeśli usuniesz wpisy „Arg” zaznaczone na zielono (usuwając te linie) i ponownie skompilujesz, wynikiem będzie usunięcie błędu z linii 14127 i nie będzie go już na liście w czasie kolejnej kompilacji:




Przykład 2:

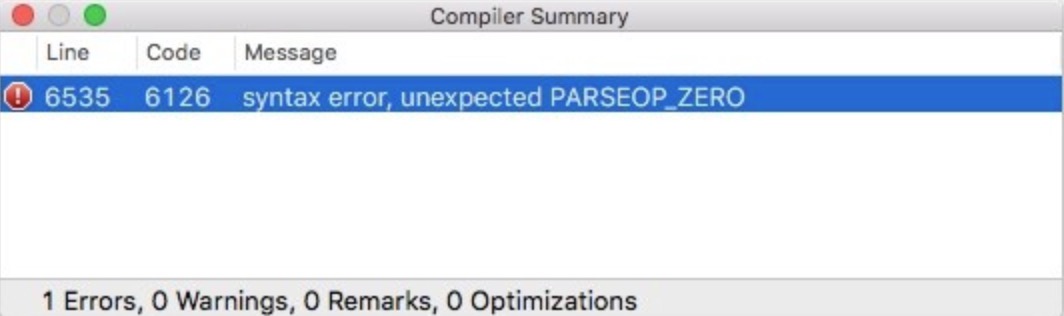

Występuje następujący błąd:

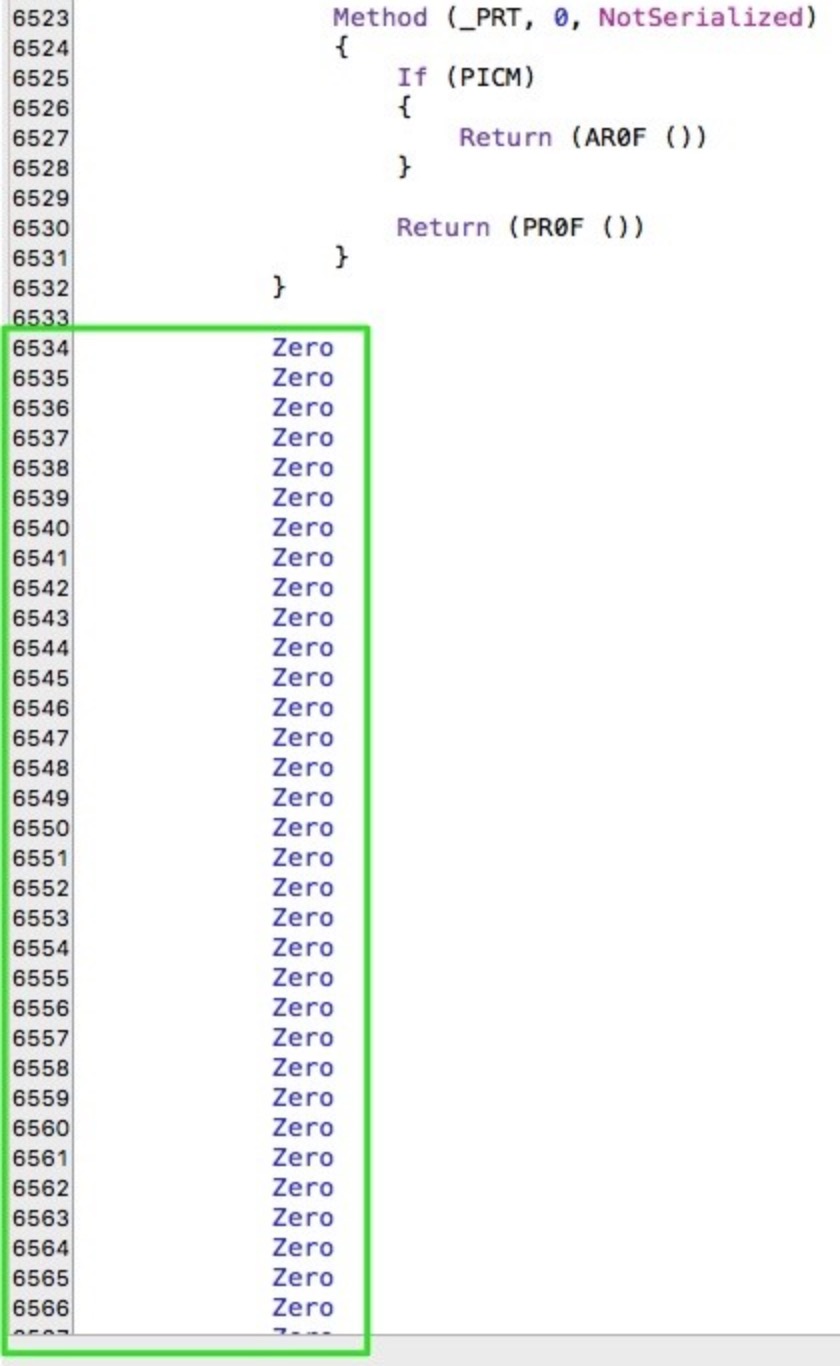

są to na zielono zaznaczone elementy





Gdzie „Zero” przechodzi ponad 119 linii.
Usuwając te linie i ponownie kompilując

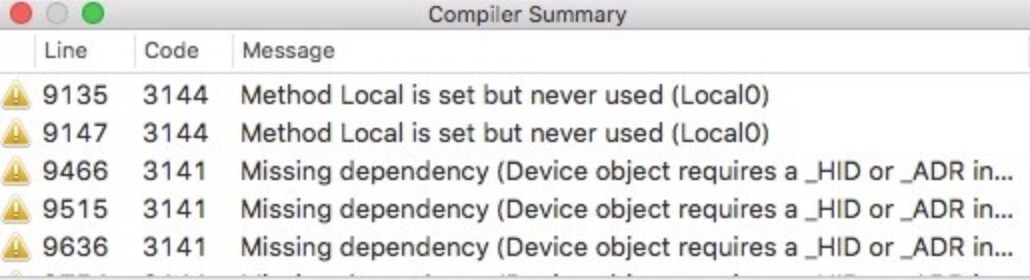

wynik byłby:





Pamiętaj, że są to tylko przykłady, a wyniki po usunięciu tych błędów mogą się oczywiście różnić lub zawierać więcej błędów.  Ha ha

Trzeba by było je dalej analizować, zanim będzie można kontynuować.
Na niektóre błędy istnieją poprawki w patchach.

Część 2

Alternatywnie dla wszystkich chipsetów Skylake (SKL), Kabylake (KBL) i Coffeelake (CFL):

1. Jeśli posiadasz to wyłącz port szeregowy w BIOSie .... Zdecydowana większość tego nie używa i oszczędza dodatkowy patch w Clover.

2. Zmień nazwę HDAS na HDEF jeśli konieczne (za pomocą funkcji „Znajdź / Zamień” -> Aby OSX mógł nastawiać Onboard-Audio samodzielnie.


3. Zmień nazwę HECI na IMEI (za pomocą funkcji „Znajdź / Zamień” dla wszystkich wpisów) -> Aby OSX mógł nastawiać HDMI-Audio samodzielnie. Podobnie jak powyżej.

4. łatka na płytę główną serii 9 - (UWAGA: jeśli nie istnieje dla twojej płyty wybierz poprawkę innej, podobnej płyty) lub
1. Pod “SourceForge” -> „Insert DTGP”
2. Pod „General” -> “Basic Apple Device Renames”.  UWAGA: ta poprawka może nie być dostępna.

3. W obszarze „Intel9” -> sprawdź poprawki i użyj ich w razie potrzeby

5. Niektóre łaty z serii Intel9 mają pewne stałe identyfikatory urządzeń, które dla serii SKL, KBL i CFL nie powinny być wykorzystywane

6. W sekcji „Laptopy” -> „RTC Fix”

7. W sekcji „Laptopy” -> „Sprawdzanie systemu operacyjnego” (wszystkie = Win Vista, Win 10, Win 8, Win 7 i Linux)

8. W sekcji „Laptopy” -> „IRQ Fix”

9. W sekcji „Laptopy” -> „Zmień nazwę GFX0 na IGPU”, jak pokazano powyżej w foto 8, w celu prawidłowego rozróżnienia grafiki wewnętrznej / zewnętrznej

10. W obszarze „Intel 9” -> sprawdź łaty i dodaj je, jeśli to konieczne

11. W obszarze „HDMI-9Series” -> „AMI-HD4600-AMD-Nvidia-A1” ... UWAGA: Tylko task 1, wszystkie pozostałe psują już wcześniejsze ustawienia. Służy do prawidłowej alokacji możliwych wyjść zewnętrznej grafiki i przygotowania do dźwięku HDMI poprzez kartę graficzną

12. W obszarze „General” -> „Shutdown Fix -%” dla kart Asus lub GA -Nazwa jest jasna ... Dla firmy Intel, jeśli problem istnieje


13. Sprawdź wpisy „Device (HDEF)” i „Device (GLAN)” i użyj załączonych przykładowych plików, aby dodać brakujące wpisy „_DSM” lub wprowadzić dane odpowiedniego układu audio lub LAN.

Część 3

2. Standardowy przebieg poprawek DSDT dla komputerów z chipsetami serii 9:


1. bezpośrednia lub przybliżona łatka dla płyty głównj (UWAGA: Jeśli po użyciu przybliżonej poprawki nadal występują błędy, wybierz poprawkę innej, podobnej płyty) lub:
a. Pod „SourceForge” -> „Insert DTGP”
b. Pod „General” -> „Basic Apple Device Renames” - UWAGA: (może nie być dostępna)
c. W obszarze „Intel9” -> Krótko sprawdź poprawki i użyj ich w razie potrzeby
2. W sekcji „Laptops” -> „RTC Fix”
3. W sekcji „Laptops” -> „OS Check Fix” (wszystkie = Win Vista, Win 10, Win 8, Win 7 i Linux)
4. W sekcji „Laptops” -> „IRQ Fix”
5. W sekcji „Laptops” -> „Zmień nazwę B0D3 na HDAU” dla dźwięku HDMI w grafice zintegrowanej
6. W sekcji „Laptops” -> „Zmień nazwę GFX0 na IGPU”, jak wspomniano powyżej, w celu prawidłowego rozróżnienia grafiki wewnętrznej / zewnętrznej
7. W sekcji „Intel 9” -> sprawdź łaty na krótko, jeśli to konieczne, użyj „USB Power”, jeśli przez USB nie ma wystarczającej mocy.
8. W sekcji „HDMI-9Series” -> w zależności od wbudowanego procesora i jego wewnętrznej grafiki ... „AMI-HD4600-AMD-Nvidia-A1”, „AMI-HD5500-NUC-BRIX” lub „AMI-HD6000 + -AMD-Nvidia-A1
9. W sekcji „Graphics” -> „MEI - Intel Haswell” dla lepszej obsługi wewnętrznej grafiki
UWAGA: zmień nazwę urządzenia na „Urządzenie (IMEI)” , w przeciwnym razie obsługa dźwięku HDMI może nie działać Jeśli w DSDT jest już „Urządzenie (HECI)” , należy je usunąć, ponieważ IMEI i HECI współdzielą obszar pamięci„Nazwa (_ADR, 0x00160000)”, w przeciwnym razie mogą wystąpić inne trudności.
10. W obszarze „General” -> „Shutdown Fix - %” dla kart Asus lub GA Nazwa jest jasna ... Dla firmy Intel, jeśli problem istnieje
11. W obszarze „General” -> „USB - Device Renames for OSX 10.11”, ponieważ z chipsetami z serii 9 USBInjectAll jest lepiej obsługiwane.
UWAGA: Komunikaty o błędach mogą wystąpić, jeśli wartości „EHC1” lub „EHC2” nie zostały zmienione na „EH01” lub „EH02” . Można to skorygować za pomocą prostej funkcji „Znajdź / Zamień” bezpośrednio w Maciasl.
12. Sprawdź wpisy „Device (HDEF)” i „Device (GLAN)” i użyj załączonych przykładowych plików, aby dodać brakujące wpisy „_DSM” lub wprowadzić dane odpowiedniego układu audio lub LAN.


-----

W następnym poście opiszemy przykład pracy w samym programie MaciASL, skąd biorą się patche i jak je zastosować. Oraz przykład usuwania błędów za pomocą patcha.

(Tekst jest uproszczonym zarysem, wersją alfa i może zawierać błędy. Jeśli znajdziesz powiadom mnie)

[DKnoto]

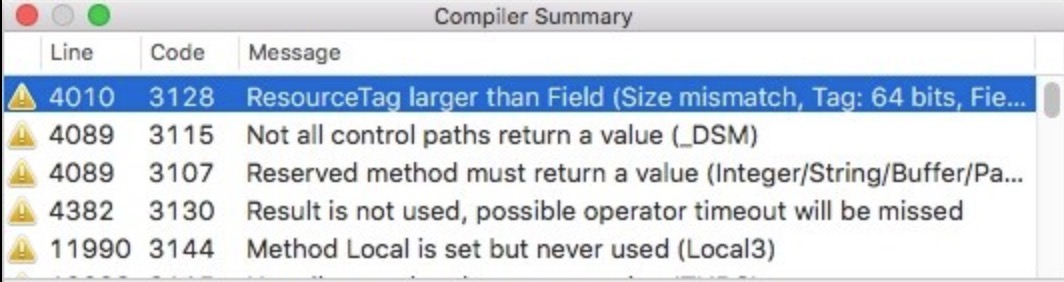

Altemirabelle w pierwszym przykładzie zaakcentowałbym, że „usunięcie Arg0...Arg3 spowodowało usunięcie błędu z linii 14127 i nie już nie będzie go na liście w czasie kolejnej kompilacji. Mogą oczywiście pojawić się nowe błędy co widać na poniższym zrzucie ekranu:” W tej chwili można pomyśleć, że usunięcie Arg0...Arg3 z linii 14126 spowodowało błąd w linii 4010 i trzeba doczytać do końca akapitu aby to zrozumieć :-)

[DKnoto]

Co do portu szeregowego to zamieniłbym „Nikt tego nie używa” na „Zdecydowana większość tego nie używa”, z własnego doświadczenia wiem, że tego się nadal używa

[DKnoto]

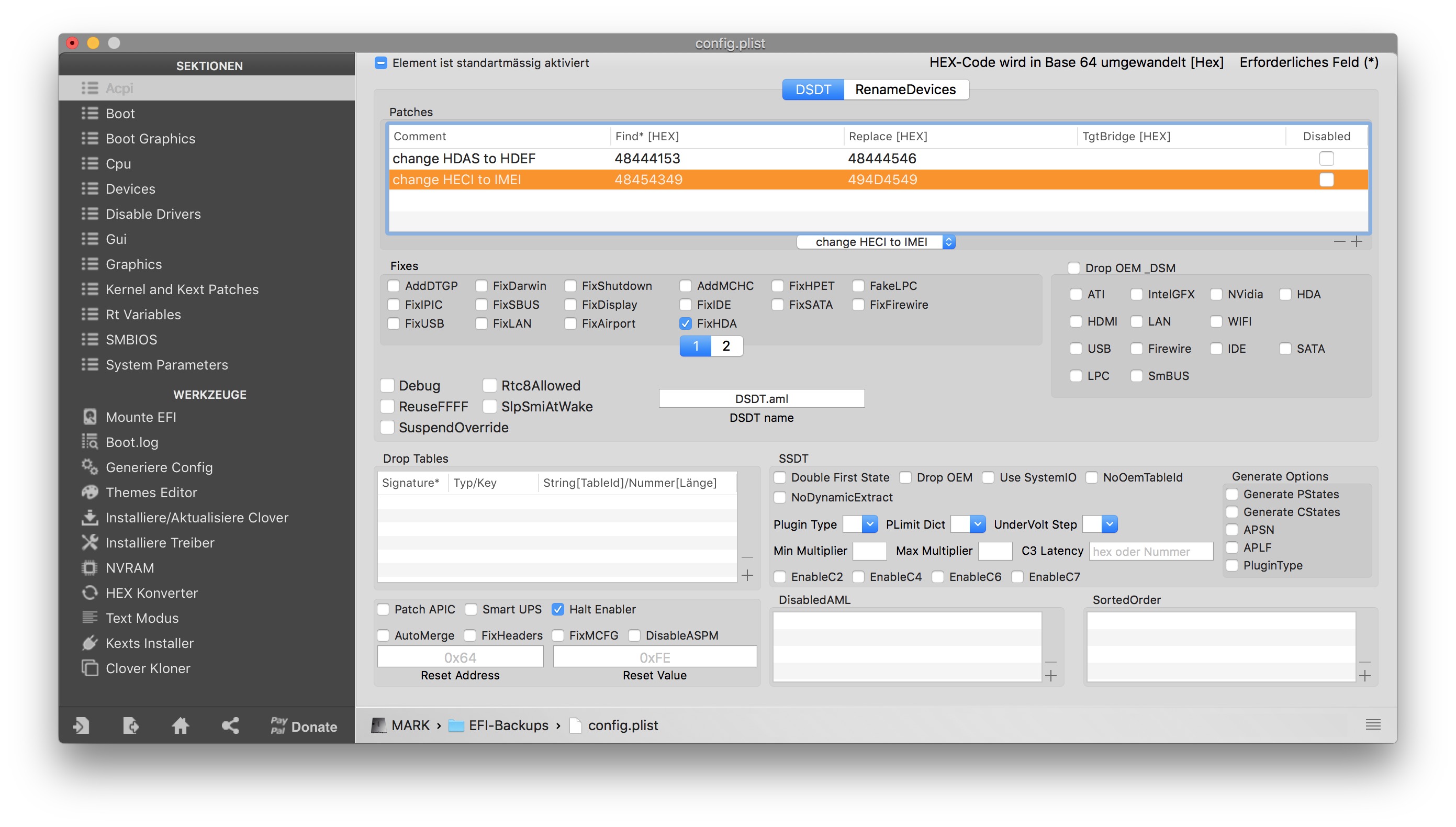

Dla nie programistów dopisałbym wyjaśnienie co znaczą te sekwencje szesnastkowe na screenshocie z Clover Configuratora przy łatce HDAS na HDEF. To są szesnastkowe reprezentacje znaków w kodzie ASCII:

Kod: Zaznacz cały

0x48  H
0x44  D
0x41  A
0x53  S

0x48  H
0x44  D
0x45  E
0x46  F

[DKnoto]

Moim zdaniem od punktu 4 drugiej sekcji poradnik traci precyzję i przekaz staje się niejasny. Słowa klucze „SorceForge” i „General” stają się oderwane od kontekstu, nie wiem czy nadal mówimy o CloverConfiguratorze czy o czymś innym. Przydałby się kolejny screen zawierający te słowa kluczowe, najlepiej jawnie zaznaczone.

[Alpha01]

OK, dwa pierwsze punkty poprawiłem. Resztę zostawiam, ponieważ poradnik ten ma na celu jednie zarys problematyki. Nawet uważam go za złożony, jak na pierwszy kontakt z DSDT. W zasadzie większość ze szczegółów można zaraz zapomnieć i przejść do następnego poradnika.
>> macIASL – praktyka.

(Nie jest to mój tekst a jedynie tłumaczenie.)

[DKnoto]

Altemirabelle wiem, że to tłumaczenie i dlatego chciałbym aby udało nam się zrobić poradnik kompletny.
Bokiem już mi wyłażą przewodniki, które mają niby drobne luki ale po ich przeczytaniu czuję się bardziej
skołowany niż przed

[DKnoto]

Czytając drugi przewodnik doszedłem do wniosku, że w tym miejscu można by wyjaśnić dlaczego możemy usunąć linie zawierające te Arg0 i Arg0..Arg3. To części kodu, które są nieosiągalne, są po instrukcji wyskoku z procedury.

[DKnoto]

Do tego poradnika dodam jeszcze jeden pomysł, który z powodzeniem stosuję u siebie.
Pliki *.aml i *.dsl trzymam w repozytorium GIT. Zmiany wykonuję pojedynczo a po
każdej poprawnej zmianie zapisuje to w repozytorium. Niestety jak ktoś nie jest przyzwyczajony
do pracy w konsoli/terminalu to takie podejście może być dla niego zbyt skomplikowane.
Daje to jednak pełną kontrolę nad zmianami i możliwość wycofania się do dowolnej wersji

[Alpha01]

Jak masz ochotę to zrób poradnik. Ten dział to wymiana doświadczeń. Każdy wpis go wzbogaci.
